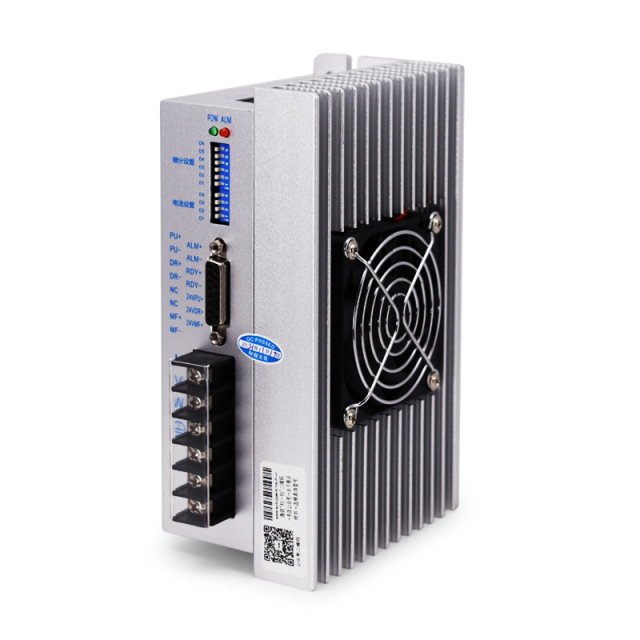

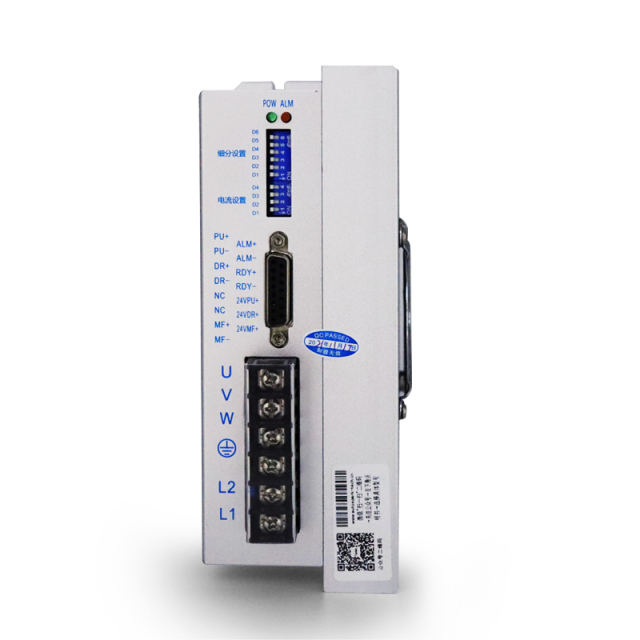

Трехфазный гибридный драйвер шагового двигателя

Name: Трехфазный гибридный драйвер шагового двигателя
Brand: ZP MOTORS
SKU: ZPD3722M
Availability: InStock
Rating: 5 (1 reviews)

No.ZPD3722M

Введение в продукт:
● Однополярное питание, диапазон напряжения: переменный ток 110–220 В
● Поддерживает одиночный импульс, двойной импульс, режим самодиагностики и режим внутренней скорости.
● Внутренняя изоляция сильных и слабых токов, модуль IPM 30 А, надежный и стабильный.
● Может управлять трехфазными шаговыми двигателями серий 86, 110, 130 и 150.
● Широко используется в крупном оборудовании, таком как машины для производства застежек-молний, упаковочные машины и автоматизированные производственные линии.

ZPD3722M — это цифровой драйвер шагового двигателя нового поколения на основе DSP-управления. Характеристики: плавная работа двигателя практически без вибрации и шума, точность позиционирования до 60 000 шагов/оборот. Этот продукт широко используется в крупном и среднем станках с ЧПУ с высоким разрешением, таких как гравировальные станки, станки с ЧПУ среднего размера, компьютеризированные вышивальные машины и упаковочное оборудование.

Самопроверка

Д6	Переключатель самотестирования
ВЫКЛЮЧЕННЫЙ	Внешний пульс
НА	Работать на скорости 30 об/мин.

Настройка режима

Д5	Импульсный режим
НА	Двухимпульсный режим: PU — прямой импульсный сигнал, DR — обратный импульсный сигнал.
ВЫКЛЮЧЕННЫЙ	Одиночный импульс: PU — это импульсный сигнал шага, DR — сигнал управления направлением.

ПОЛУЧИТЬ ЦЕНУ

Описание

Введение в продукт

● Однополярное питание, диапазон напряжения: переменный ток 110–220 В

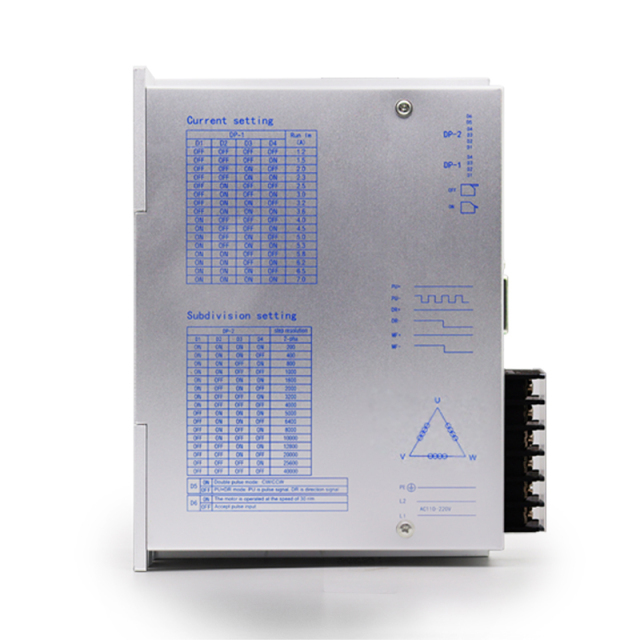

● Ток привода: от 1,2 А/фаза до 7,0 А/фаза, 16 регулируемых настроек
● Имеет 16-шаговое деление по равному углу с постоянным крутящим моментом, с максимальным разрешением 60000 шагов/оборот; другие варианты деления могут быть настроены индивидуально.
● Максимальная частота отклика до 150 кГц
● Когда импульс шага прекращается более чем на 100 мс, ток в обмотке автоматически уменьшается до половины заданного тока, что эффективно снижает нагрев двигателя.
● Оптопара обеспечивает изоляцию сигналов интерфейса, уровень сигнала совместим с напряжением 5–24 В.
● Внутренняя оптопара для изоляции сильных и слабых токов
● Рабочая температура: -40℃～85℃
● Совместимые двигатели: трехфазные высоковольтные двигатели серий 86, 110 и 130.
● Функция запоминания фазы (Примечание: если входной сигнал отсутствует более 3 секунд, драйвер автоматически запоминает текущую фазу двигателя. При восстановлении питания или изменении уровня сигнала MF с низкого на высокий драйвер автоматически восстанавливает фазу двигателя).
● Функция регулировки индуктивности двигателя для максимальной производительности двигателя.

中文	英文
电气参数	Электрические параметры
工作电压	Рабочее напряжение
AC90~240В	AC90~240В
信号电压	Сигнальное напряжение
4,2~24 В	4,2~24 В
信号频率	Частота сигнала
≤150 кГц	≤150 кГц
信号接口	Интерфейс сигнала
控制方式	Метод контроля
共阴, 共阳, 差分	Общий катод, общий анод, дифференциальный
触发方式	Режим запуска
上升沿触发,下降沿可改	Триггер по восходящему фронту, настраиваемый по нисходящему фронту
工作模式	Режим работы
单、双脉冲，速度10模式（需设定）	Режимы одиночного/двойного импульса, скорость 10 (требуется настройка)
SP01 锁机电流可调, 需调试工具	SP01 Заблокированный ротор. Регулируемый ток, требуется отладочный инструмент.
参数设定	Настройка параметров
SP05 脉冲平滑可调, 需调试工具	SP05 Сглаживание импульсов с регулировкой, требуется инструмент отладки.
SP17 电机电感量可调, 需调试工具	Индуктивность двигателя SP17 регулируется, требуется инструмент отладки.
适配电机	Совместимые двигатели
86 дюймов, 110 дюймов, 130 дюймов, 150 дюймов.	Двигатели серий 86, 110, 130 и 150
电机释放功能有效	Функция освобождения двигателя активирована
其他设定	Другие настройки
脉冲停止相位记忆功能有效	Функция памяти фазы остановки импульса активна
欠压、过压报警	Сигнализация пониженного и повышенного напряжения
故障保护	Защита от неисправностей
过流报警	Сигнализация перегрузки по току
过热报警	Сигнализация перегрева

Меры предосторожности

Входное напряжение составляет 220 В. Если напряжение превышает 260 В или нестабильно, используйте разделительный трансформатор или стабилизатор напряжения.
Входной импульсный сигнал активен на спадающем фронте. Если требуется активный сигнал на восходящем фронте, пожалуйста, сообщите нам об этом заранее, и наша компания внесет соответствующие изменения.
При превышении температуры 75 градусов Цельсия драйвер перестанет работать, и загорится индикатор неисправности (ALM). Для возобновления работы драйвера требуется перезагрузка питания только после того, как температура снизится до 50 градусов Цельсия. В случае срабатывания защиты от перегрева установите радиатор.
Если загорается индикатор перегрузки по току (короткого замыкания нагрузки) (ALM), проверьте проводку двигателя и другие возможные короткие замыкания. После устранения проблемы для восстановления работоспособности потребуется перезагрузка питания.
Если загорается индикатор неисправности двигателя (ALM), проверьте проводку двигателя. После устранения проблемы для восстановления работоспособности потребуется перезагрузка питания.

Текущие настройки

Настройка микрошага
