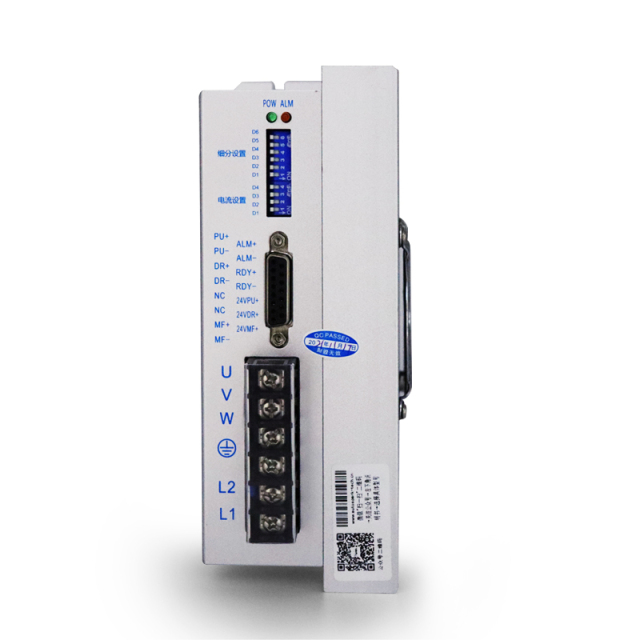

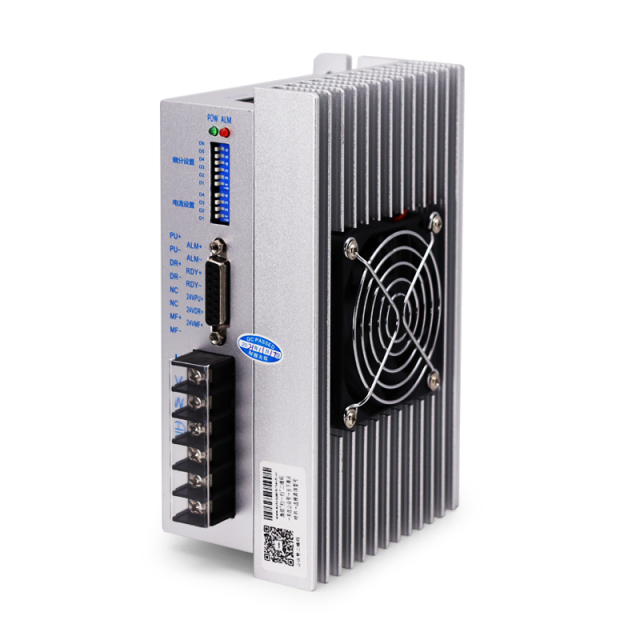

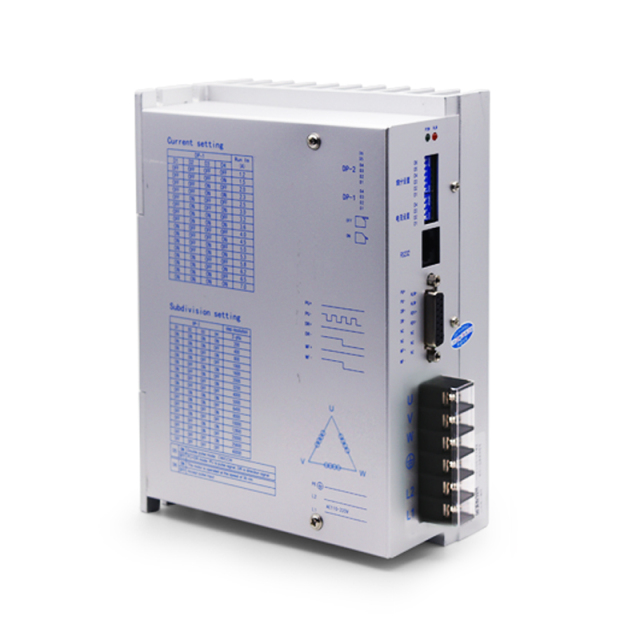

Трехфазный гибридный драйвер шагового двигателя

Name: Трехфазный гибридный драйвер шагового двигателя
Brand: ZP MOTORS
SKU: ZPD3722L
Availability: InStock
Rating: 5 (1 reviews)

No.ZPD3722L

Введение в продукт:
Однополярное питание, диапазон напряжения: переменный ток 110–220 В
Ток привода: от 1,2 А/фаза до 6,5 А/фаза, 16 регулируемых уровней.
Клеммы для подключения сигналов: разъем DB или зеленая клемма (на выбор).
Одиночный импульс, двойной импульс, режим самодиагностики и внутренний режим скорости (выбираемый).
Может управлять трехфазными высоковольтными двигателями серии 86 и трехфазными двигателями серии 110.

ZPD3722L — это цифровой драйвер шагового двигателя нового поколения на основе DSP-управления. Особенности: двигатель работает плавно, практически без вибраций и шума, а точность позиционирования достигает 60000 шагов/оборот. Этот продукт широко используется в крупном и среднем станках с ЧПУ с высоким разрешением, таких как гравировальные станки, станки с ЧПУ среднего размера, компьютеризированные вышивальные машины, упаковочное оборудование и т. д.

ПОЛУЧИТЬ ЦЕНУ

Описание

Характеристики продукта:

● Однополярное питание, диапазон напряжения: AC110В～220В
● Выходной ток от 1,2 А/фаза до 6,5 А/фаза, 16 регулируемых уровней
● 16 уровней деления по равному углу с постоянным крутящим моментом, более высокое разрешение до 60000 шагов/оборот, другие уровни деления могут быть настроены индивидуально.
● Максимальная частота отклика до 150 кГц
● Если импульс шагового управления прекращается более чем на 100 мс, ток в обмотке автоматически уменьшается до половины заданного значения, что эффективно снижает нагрев двигателя.
● Оптопара для изоляции интерфейсных сигналов, совместимость с уровнями сигналов 5–24 В.
● Внутренняя оптопара для изоляции сильных и слабых токов
● Рабочая температура: -40℃～85℃
● Применимые двигатели: трехфазные высоковольтные двигатели серий 86, 110, 130
● Функция запоминания фазы (Примечание: если входной сигнал прекращается более чем на 3 секунды, драйвер автоматически запоминает текущую фазу двигателя. При повторном включении питания или изменении уровня сигнала MF с низкого на высокий драйвер автоматически восстанавливает фазу двигателя).
● Благодаря функции регулировки индуктивности двигателя, обеспечивается его оптимальная производительность.

中文	英文
★电气参数	★Электрические параметры
工作电压	Рабочее напряжение
AC90~240В	AC90~240В
信号电压	Сигнальное напряжение
4,2~24 В	4,2~24 В
信号频率	Частота сигнала
≤150 кГц	≤150 кГц
信号接口	Интерфейс сигнала
控制方式	Метод контроля
共阴, 共阳, 差分	Общий катод, общий анод, дифференциальный
触发方式	Метод запуска
上升沿触发,下降沿可改	Спусковой механизм с подъемом кромки, регулируемый спусковой механизм с опусканием кромки
工作模式	Режим работы
单、双脉冲，速度10模式（需设定）	Режимы одиночного/двойного импульса, скорость 10 (требуется настройка)
SP01 锁机电流可调, 需调试工具	SP01 Регулируемый ток блокировки, требуется инструмент отладки
参数设定	Настройки параметров
SP05 脉冲平滑可调, 需调试工具	SP05 Сглаживание импульсов с регулировкой, требуется инструмент отладки.
SP17 电机电感量可调, 需调试工具	Индуктивность двигателя SP17 регулируется, требуется инструмент отладки.
适配电机	Совместимые двигатели
86 дюймов, 110 дюймов, 130 дюймов, 150 дюймов.	Двигатели серий 86, 110, 130 и 150
其他设定	Другие настройки
电机释放功能有效	Функция разблокировки двигателя включена.
脉冲停止相位记忆功能有效	Функция запоминания фазы остановки импульса включена.
欠压、过压报警	Сигнализация пониженного/повышенного напряжения
故障保护	Защита от неисправностей
过流报警	Сигнализация перегрузки по току
过热报警	Сигнализация перегрева

Меры предосторожности

Входное напряжение составляет 220 В. Если напряжение превышает 260 В или нестабильно, используйте разделительный трансформатор или стабилизатор напряжения.
Входной импульсный сигнал активен на спадающем фронте. Если требуется активный сигнал на восходящем фронте, пожалуйста, сообщите нам об этом заранее, и наша компания внесет соответствующие изменения.
При превышении температуры 75 градусов Цельсия драйвер перестанет работать, и загорится индикатор неисправности (ALM). Для возобновления работы драйвера требуется перезагрузка питания только после того, как температура снизится до 50 градусов Цельсия. В случае срабатывания защиты от перегрева установите радиатор.
Если загорается индикатор перегрузки по току (короткого замыкания нагрузки) (ALM), проверьте проводку двигателя и другие возможные короткие замыкания. После устранения проблемы для восстановления работоспособности потребуется перезагрузка питания.

Если загорается индикатор неисправности двигателя (ALM), проверьте проводку двигателя. После устранения проблемы для восстановления работоспособности потребуется перезагрузка питания.

Самопроверка

Д6	переключатель самотестирования
ВЫКЛЮЧЕННЫЙ	Внешний импульс
НА	Работа при 30 об/мин

Настройка режима

Д5	Импульсный режим
НА	Двухимпульсный режим: PU — прямой импульсный сигнал, DR — обратный импульсный сигнал.
ВЫКЛЮЧЕННЫЙ	Одиночный импульс: PU — это импульсный сигнал шага, DR — сигнал управления направлением.

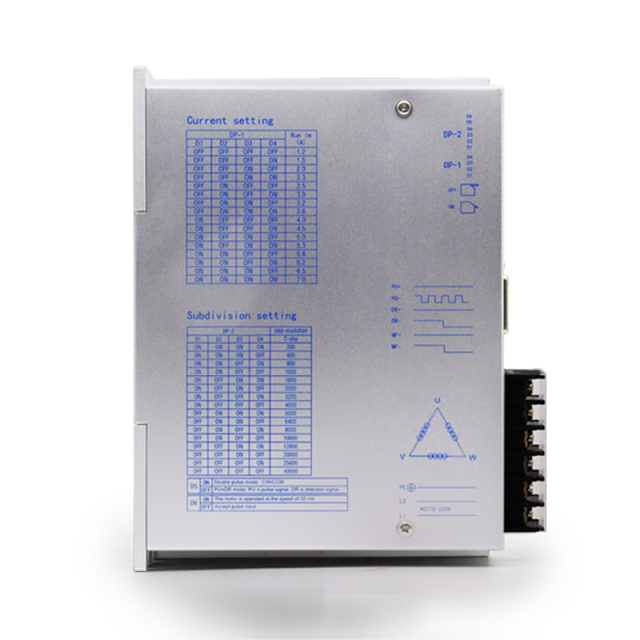

Текущие настройки

Настройка микрошага
