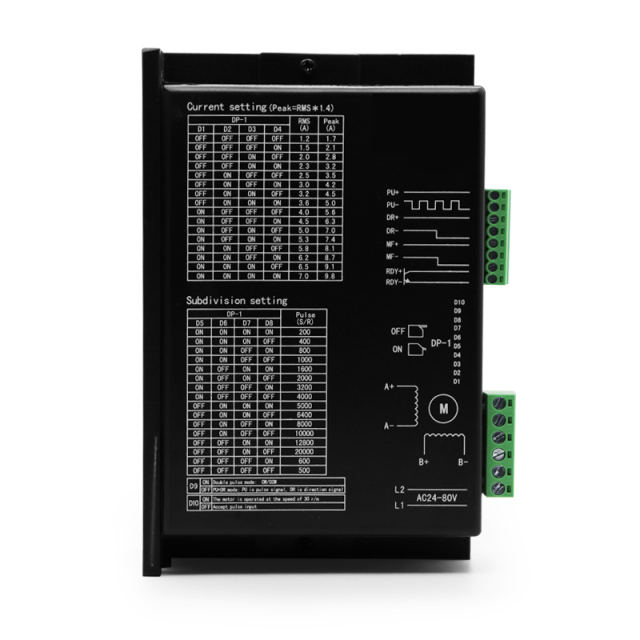

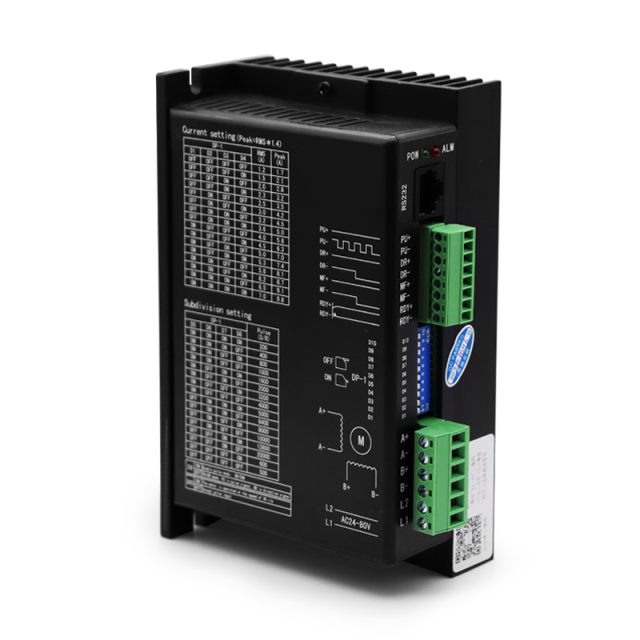

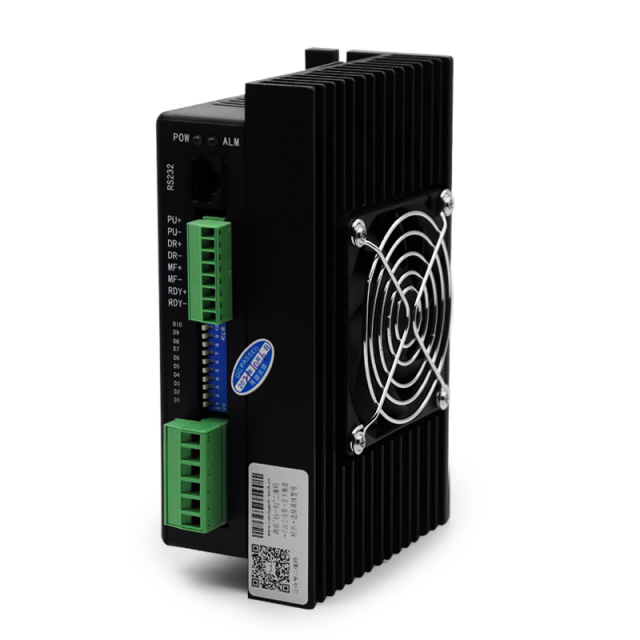

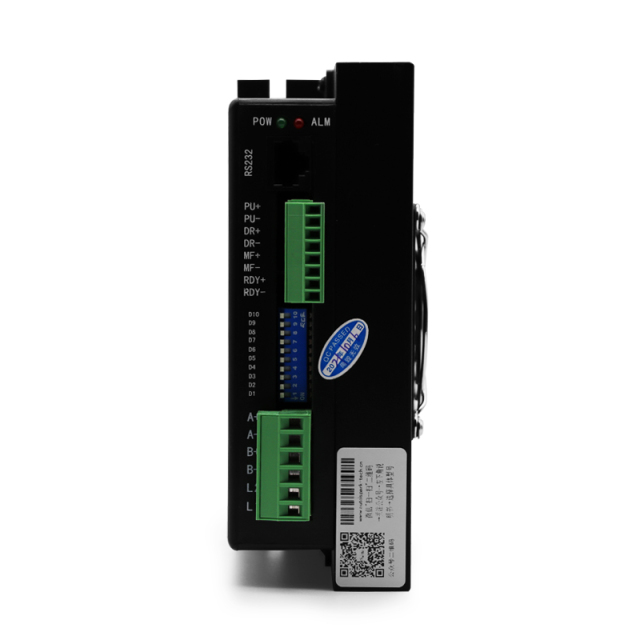

| 中文 | 英文 |
|---|---|
| 电气参数 | Электрические параметры |
| 工作电压 | Рабочее напряжение |
| DC 40-150 В; AC 24-110 В | DC 40-150 В; AC 24-110 В |
| 信号电压 | Сигнальное напряжение |
| 4,2~28 В | 4,2~28 В |
| 信号频率 | Частота сигнала |
| ≤150 кГц | ≤150 кГц |
| 信号接口 | Интерфейс сигнала |
| 控制方式 | Режим управления |
| 共阴, 共阳, 差分 | Общий катод, общий анод, дифференциальный |
| 触发方式 | Режим запуска |
| 上升沿触发,下降沿可改 | Спусковой механизм с подъемом кромки, регулируемый спусковой механизм с опусканием кромки |
| 工作模式 | Режим работы |
| 单、双脉冲，速度10模式（需设定） | Режимы одиночного/двойного импульса, скорость 10 (требуется настройка) |
| SP01 锁机电流可调, 需调试工具 | SP01 Регулируемый ток блокировки, требуется инструмент отладки |
| 参数设定 | Настройка параметров |
| SP05 脉冲平滑可调, 需调试工具 | SP05 Сглаживание импульсов с регулировкой, требуется инструмент отладки. |
| SP17 电机电感量可调, 需调试工具 | Индуктивность двигателя SP17 регулируется, требуется инструмент отладки. |
| 适配电机 | Совместимые двигатели |
| 86, 110 минут. | 86, 110 Двигатели полной серии |
| 电机释放功能有效 | Функция разблокировки двигателя включена. |
| 其他设定 | Другие настройки |
| 掉电相位记忆功能有效 | Функция запоминания фазы выключения питания включена. |
| 欠压、过压报警 | Сигнализация пониженного и повышенного напряжения |
| 故障保护 | Защита от неисправностей |
| 过流报警 | Сигнализация о перегрузке по току |
| 过热报警 | Сигнализация о перегреве |

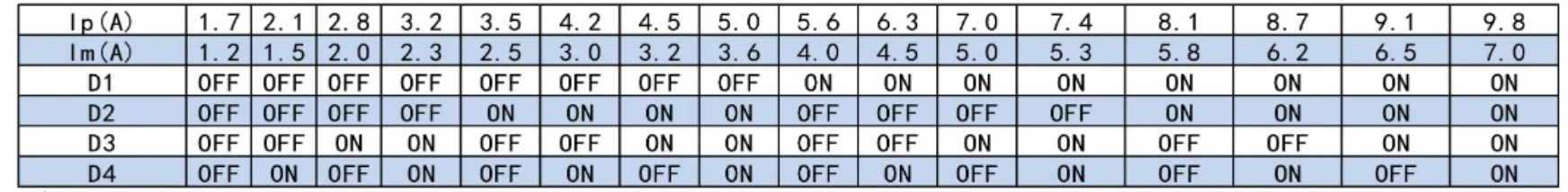

Входное напряжение не должно превышать 130 В переменного тока.
Входной импульсный сигнал активен на спадающем фронте. Для управления восходящим фронтом необходимо установить внутренние параметры драйвера.
Когда температура драйвера превысит 75°C, он перестанет работать, и загорится индикатор неисправности (ALM). Как только температура снизится до 50°C, драйвер необходимо снова включить для возобновления работы. Если сработала защита от перегрева, установите радиатор.
Если загорается индикатор перегрузки по току (короткого замыкания нагрузки) (ALM), проверьте проводку двигателя и другие возможные короткие замыкания. После устранения проблемы повторно включите питание драйвера для восстановления нормальной работы.
Если загорается индикатор неисправности двигателя (ALM), проверьте проводку двигателя. После устранения проблемы повторно включите питание драйвера для восстановления нормальной работы.
| Д6 | переключатель самотестирования |
|---|---|
| ВЫКЛЮЧЕННЫЙ | Внешний импульс |
| НА | При скорости 30 об/мин |
Примечание : 1. Когда D6 находится в положении ON, переключатель самодиагностики находится в положении OFF.
2. Когда D6 выключен, переключатель самодиагностики включен.
| Д5 | Импульсный режим |
|---|---|
| НА | Двухимпульсный режим: PU — это прямой импульсный сигнал, DR — обратный импульсный сигнал. |
| ВЫКЛЮЧЕННЫЙ | Одиночный импульс: PU — это импульсный сигнал шага, DR — сигнал управления направлением. |
